具体例で学ぶ!情報可視化のテクニック

第6回 はてなブックマークの可視化(後編)

この記事を読むのに必要な時間:およそ 5 分

はじめに

最終回となる今回は,これまでの学習内容のまとめとして,はてなブックマークの人気エントリーをツリーマップとして可視化します。

この可視化では,ノードの表示位置によってブックマークのカテゴリ特性を,ノードの大きさによってブックマーク数を,そして色によってブックマークの「コメント率」を,それぞれ視覚的に表現します。

ソースコードのダウンロード

今回作成するプログラムのソースコードは,こちらから一括してダウンロードすることができます。ZIPファイルを展開して生成されるフォルダを,プロジェクトとしてNetBeansに読み込むことも可能です。

特徴量ベクトルの生成

前回のプログラムでは,はてなブックマークにユーザーが付与したタグの一覧を収集しました。このタグ情報を特徴量ベクトルに変換し,第2回で作成したMultiVectorクラスのインスタンスとして表現することを考えます。

このとき問題となるのは,MultiVectorクラスのベクトル要素の添え字が整数である一方,タグが文字列であるため,タグをそのまま添え字としては使用できないことです。

そこで,タグを整数インデックスに変換するIndexMapperクラスを以下のように作成します。IndexMapperクラスは,put()メソッドで新しいタグが追加されるたびに,0, 1, 2, ...と順にインデックスを割り振り,ハッシュマップに記憶します。割り振られたインデックスは,後からget()メソッドで取得することができます。

リスト1 IndexMapper.java

public class IndexMapper {
    private Map<Object, Integer> map = new HashMap<Object, Integer>();

    public int size() { return map.size(); }

    public boolean contains(Object obj) {
        // インデックスが割り振り済みであるかどうかを調べる
        return map.containsKey(obj);
    }

    public void put(Object obj) {
        if (!contains(obj)) {
            // 新しいオブジェクトの場合,現在のサイズを新規インデックスとして割り振る
            int newIndex = size();
            map.put(obj, newIndex);
        }
    }

    public int get(Object obj) {
        // インデックスが割り振られていない場合は例外を発生
        if (!contains(obj)) {
            throw new IllegalArgumentException("Object is not found.");
        }
        // インデックスを返す
        return map.get(obj);
    }
}

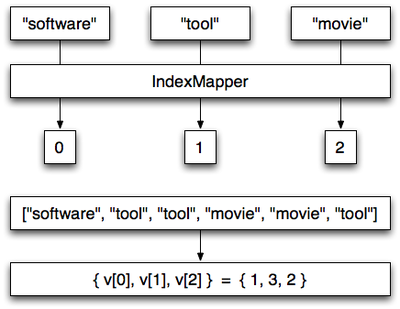

IndexMapperクラスを使って,ブックマークエントリーに付与された全てのタグをインデックス化し,タグの出現回数を成分とすることで,エントリーの特徴量を持つベクトルを生成することができます図1)。

図1

図1

ブックマークノードクラスの作成

タグのベクトル化が可能となったところで,ブックマークエントリーのノードクラスとなるBookmarkItemクラスを作成します。このクラスは,第2回で作成したItemクラスを継承しており,階層的クラスタリングの入力ノードとして使用することができます。

リスト2 BookmarkItem.java(部分)

public class BookmarkItem extends Item {
    ...

    public BookmarkItem(Bookmark bookmark, BookmarkDetail detail,
            IndexMapper mapper) {
        // ブックマーク数をそのまま面積化すると比率が極端になるので
        // 平方根をとって調整する
        super(bookmark.title, tagsToVector(detail, mapper),
                Math.sqrt(detail.bookmarkCount));
        this.bookmark = bookmark;
        this.detail = detail;
    }

    private static MultiVector tagsToVector(BookmarkDetail detail,
            IndexMapper mapper) {
        MultiVector vector = new MultiVector(mapper.size());
        for (String tag : detail.tags) {
            if (mapper.contains(tag)) {
                int index = mapper.get(tag);
                vector.set(index, vector.get(index) + 1);
            }
        }
        vector.normalize(); // ベクトルを正規化する
        return vector;
    }
}

MultiVectorオブジェクトを作成した後,normalize()メソッドでベクトルを正規化していることに注意してください。階層的クラスタリングにおけるベクトル間の距離計算時に、特徴の差となる「角度差」を最大限に検出するため,あらかじめベクトルを正規化して長さを揃えているのです。
