Arduino[実用]入門 ―Wi-Fiでデータを送受信しよう!

サポートページ

この記事を読むのに必要な時間:およそ 0.5 分

ダウンロード

(2018年2月7日更新)

本書のサンプルソースがダウンロードできます。

ダウンロード
ArduinoBookSample.zip(約74KB)

解凍すると節番号のフォルダに分かれておりますので,ファイル名を参考してご利用ください。

お詫びと訂正(正誤表)

本書の以下の部分に誤りがありました。ここに訂正するとともに,ご迷惑をおかけしたことを深くお詫び申し上げます。

(2018年12月21日最終更新)

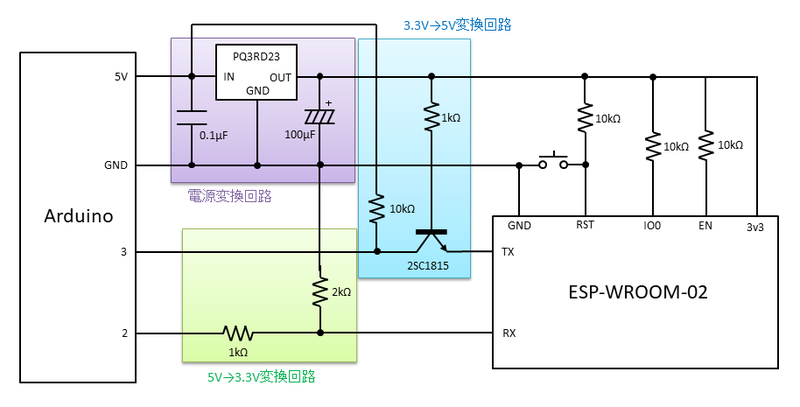

P.189 図5-1-8(PQ3RD23の場合)

ESP-WROOM-02が3.3Vにつながっていなかったため,正しい画像に差し替えました。

(以下2018年3月12日更新)

P.228 図5-3-2中の「ESP-WROMM-02」の端子名

RXD
TXD

TXD
RXD

「RXD」と「TXD」の表記が逆になっているだけですので,図のとおりに接続してください。

P.237 図5-4-3中の「ESP-WROMM-02」の端子名

RXD
TXD

TXD
RXD

「RXD」と「TXD」の表記が逆になっているだけですので,図のとおりに接続してください。

「PQ3RD23」での利用方法

PQ3RD23は4端子備えています。4番端子は電圧を出力するかどうかを選択できる端子となっています。4番端子にHigh(5V)をかけると3.3Vを出力し,Low(0V)にすると出力しないようになります。このため,PQ3RD23を購入した場合でも同様に動作が可能となっています。次のように接続することで同様に動作が可能です。

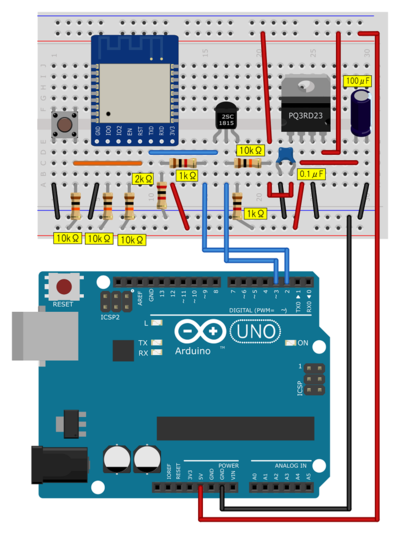

P.188 図5-1-7(PQ3RD23の場合)

WSP-WROOM-02のRXDとTXDが逆表記されていたため,正しい画像に差し替えました

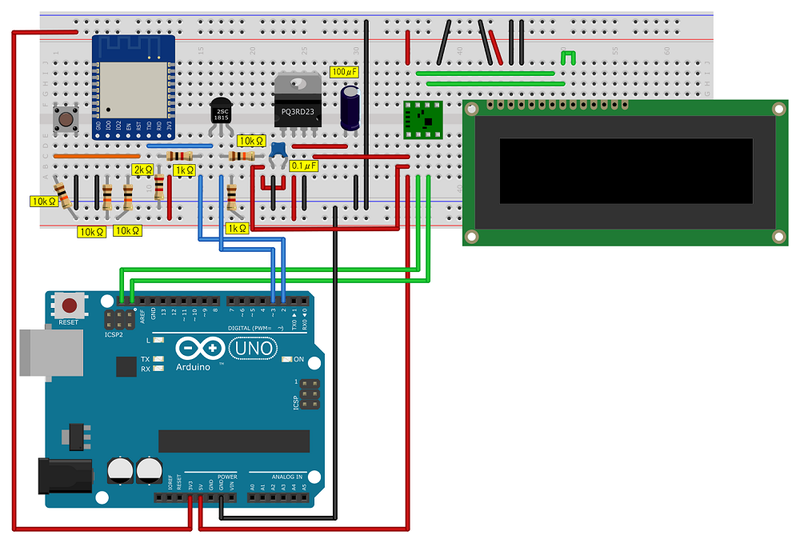

P.228 図5-3-2(PQ3RD23の場合)

WSP-WROOM-02のRXDとTXDが逆表記されていたため,正しい画像に差し替えました。

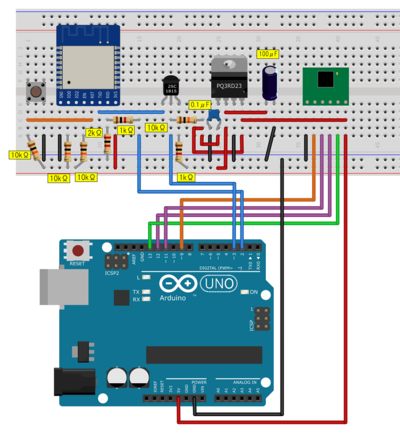

P.237 図5-4-3(PQ3RD23の場合)

WSP-WROOM-02のRXDとTXDが逆表記されていたため,正しい画像に差し替えました。


(以下2018年3月8日更新)

P.188 図5-1-7中の「ESP-WROMM-02」の端子名

RXD
TXD

TXD
RXD

「RXD」と「TXD」の表記が逆になっているだけですので,図のとおりに接続してください。

P.192 リスト5-1-1-上から2つめの説明

括弧内は送信(TX)、受信(RX)の順に指定する
括弧内は受信(RX)送信(TX)の順に指定する

(以下2018年2月27日更新)

「ArduinoとESP-WROOM-02を接続」(P.186~)にて利用する電子パーツの誤りがありました。3端子レギュレータの「PQ3RD23」は「TA48033S」の誤りです。また,「PQ3RD23」を購入された場合でも回路を変更することでご利用いただけます(「PQ3RD23」での利用方法についても掲載いたします)。
本書内の訂正箇所は以下の通りです。

P.188 図5-1-7の右上にある3端子レギュレータの名称

PQ3RD23
TA48033S

P.189 表5-1-2の1項目

 - 製品名 3端子レギュレータ「PQ3RD23」
 - URL http //akizukidenshi.com/catalog/g/gI-01177/
 - 製品名 3端子レギュレータ「TA48033S」
 - URL http //akizukidenshi.com/catalog/g/gI-00534/

P.189 図5-1-8の電源変換回路内の名称

PQ3RD23
TA48033S

P.228 図5-3-2の中央上部にある3端子レギュレータの名称

PQ3RD23
TA48033S

P.237 図5-4-3の中央上部にある3端子レギュレータの名称

PQ3RD23
TA48033S

P.269 表「本書で扱った製品や電子パーツ」の3端子レギュレータの項目

 - 製品名、備考など PQ3RD23
 - 製品コード I-01177
 - 製品名、備考など TA48033S
 - 製品コード I-00534
