ゼロからよくわかる！ Arduinoで電子工作入門ガイド

サポートページ



この記事を読むのに必要な時間：およそ 0.5 分

ダウンロード

（2022年6月20日最終更新）

本書で利用するプログラムのサンプルファイルをダウンロードできます。

データは，圧縮ファイル形式でダウンロードできます。圧縮ファイルをダウンロードしていただき，適宜解凍してご利用ください。

なお，2022年6月20日以前にダウンロードされたものには，内容に誤りがあります。お手数ですが，再度ダウンロードし直してください。

ダウンロード
サンプルファイル（2022年6月20日更新）

補足情報

Chapter 5で使用するフルカラーLEDについて

（2019年2月14日更新）

Chapter 5で使用するフルカラーLEDは、ソケットがジャンパーワイヤーのメスでないと入らない形状となっており、そのままではArduinoに接続することができませんでした。Arduinoに接続するには、オス-メスのジャンパーワイヤー（https://www.switch-science.com/catalog/2294/）を利用していただき，フルカラーLEDのソケットにメス側を，Arduinoにオス側を接続してください。

P.106－108　シリアル通信について

（2019年2月7日更新）

リスト6のスケッチを実行しても，シリアルモニタに正しく数字が表示されない場合がございます。
その場合は，シリアルモニタの通信速度を「115200bps」に変更してお試しください。
シリアルモニタの通信速度を設定する方法は下記の通りです。

  • (1) p108を参考にシリアルモニタを表示する。
  • (2) シリアルモニタ右下の「○○bps」をクリックする。
  • (3) 表示される通信速度の一覧から「115200bps」を選択する。

お詫びと訂正（正誤表）

本書の以下の部分に誤りがありました。ここに訂正するとともに，ご迷惑をおかけしたことを深くお詫び申し上げます。
図をクリックすると大きく表示できます。

（2022年6月20日最終更新）

P.121　「光をゆっくり変化させよう」1行目

誤 1色だけでなく、色が変わっていく
正 色が変わっていく

※「1色だけでなく、」が不要です。

P.121　リスト5

誤

void loop(){
  for(int i=0; i < 255; i++) {
    pixels.setPixelColor(0, pixels.Color(i, i, i));
  }
  pixels.show();
  delay(10);
  }
}
正

void loop(){
  for(int i=0; i < 255; i++) {
    for (int j=0; j < 16; j++) {
      pixels.setPixelColor(j, pixels.Color(i, i, i));
    }
    pixels.show();
    delay(10);
  }
}

P.129　リスト7

誤

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel pixels = Adafruit_NeoPixel(10, 6, NEO_GRB + NEO_KHZ800);

void setup() {
   pinMode(13, INPUT);
   pixels.begin();
}

int color(int index) {
  switch (index) {
    case 0:
      return pixels.Color(255, 0, 0);
    case 1:
      return pixels.Color(0, 255, 0);
    case 2:
      return pixels.Color(0, 0, 255);
    case 3:
      return pixels.Color(255, 255, 255);
    case 4:
      return pixels.Color(255, 255, 0);
    case 5:
      return pixels.Color(255, 0, 255);
    case 6:
      return pixels.Color(0, 255, 255);
  }
}

void loop() {
  if (digitalRead(13)) {
    for(int i = 0; i < 10; i++){
      for (int j = 0; j < 10; j++) {
        pixels.setPixelColor(j, color((j + i) % 7));
      }
      pixels.show();
      delay(200);
    }
  }
}
正

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel pixels = Adafruit_NeoPixel(10, 6, NEO_GRB + NEO_KHZ800);

void setup() {
   pinMode(13, INPUT);
   pixels.begin();
  Serial.begin(9600);
}

uint32_t color(int index) {
  switch (index) {
    case 0:
      return pixels.Color(255, 0, 0);
    case 1:
      return pixels.Color(0, 255, 0);
    case 2:
      return pixels.Color(0, 0, 255);
    case 3:
      return pixels.Color(255, 255, 255);
    case 4:
      return pixels.Color(255, 255, 0);
    case 5:
      return pixels.Color(255, 0, 255);
    case 6:
      return pixels.Color(0, 255, 255);
  }
}

void loop() {
  if (digitalRead(13)) {
    for(int i = 0; i < 10; i++){
      for (int j = 0; j < 10; j++) {
        pixels.setPixelColor(j, color((j + i) % 7));
        if(j==0)
          Serial.println((j + i) % 7);
      }
      pixels.show();
      delay(200);
    }
  }
}

（以下2021年3月16日更新）

P.105 9～10行目

誤 逆に暗ければLEDランプを暗くするので
正 逆に暗ければLEDランプを明るくするので

（以下2020年3月31日更新）

P.83　リスト8

誤


#define LED 7
#define SWITCH 13

boolean LEDOn = false;
boolean switchOn = false;

void setup() {
	pinMode(LED, OUTPUT);
	pinMode(SWITCH, INPUT);
}

void loop() {
	if (digitalRead(SWITCH) && !switchOn) {
		if (LEDOn) {
			LEDOn = false;
			digitalWrite(LED, LOW);
		} else {
			LEDOn = true;
			digitalWrite(LED, HIGH);
		}
	}
	switchOn = digitalRead(SWITCH);
}
正


#define LED 7
#define SWITCH 13

boolean LEDOn = false;
boolean switchOn = false;

void setup() {
	pinMode(LED, OUTPUT);
	pinMode(SWITCH, INPUT);
}

void loop() {
	if (digitalRead(SWITCH) && !switchOn) {
		if (LEDOn) {
			LEDOn = false;
			digitalWrite(LED, LOW);
		} else {
			LEDOn = true;
			digitalWrite(LED, HIGH);
		}
	}
	switchOn = digitalRead(SWITCH);
	delay(100);
}

P.105　8行目

誤 返す値は小さくなります
正 返す値は大きくなります

（以下2020年1月22日更新）

P. 161　2段落目1行目

誤 図27の左側の数字
正 図29の左側の数字

（以下2019年7月16日更新）

P.66-67

回路図内の「スイッチ」の記号が「トランジスタ」の記号になっていました。
正しいスイッチの記号は，下記の図を参照ください。

誤 誤
正 正

（以下2019年3月8日更新）

8章で用いられている写真について

図1などのバギーの写真には「STP08」ではないスピーカーが用いられていますが，こちらは誤りになります。本書の内容は「STP08」の利用を前提に書かれておりますので，「STP08」をご利用ください。

P.208　MEMO

誤 ・ミニブレッドボード http://akizukidenshi.com/catalog/g/gP-05155/
正 ・ミニブレッドボード http://akizukidenshi.com/catalog/g/gP-13257/

P.216　表2

誤 誤
正 正

P.218　1行目

誤 1つ目が左方向に
正 1つ目が左端から右方向に

P.224~225,235　表3,5,6および図35~37,44について

図のブレッドボードの形状が誤っていました。ここで使用しているブレッドボードには両端の＋・－のラインがなく、代わりにプロトタイピングボードの5VとGNDのソケットにジャンパーワイヤー等を差し込みます。詳しくは、下記の図と表を参考にしてください。

P.224　表3

誤 誤
正 正

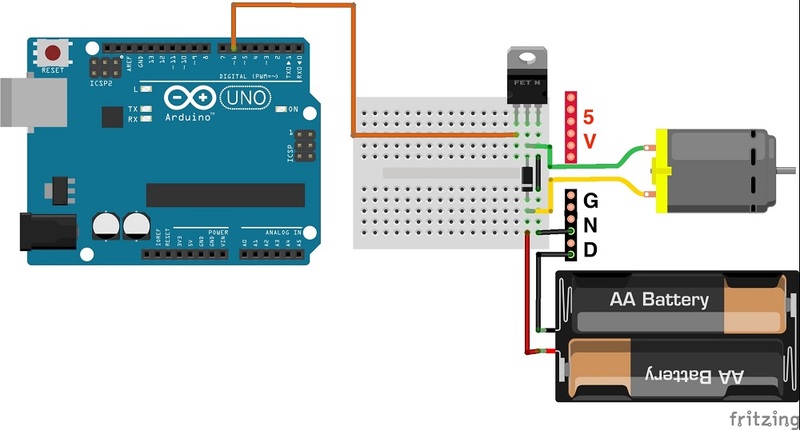

P.224　図35

図に誤りがありました。正しくは以下の通りです。

画像

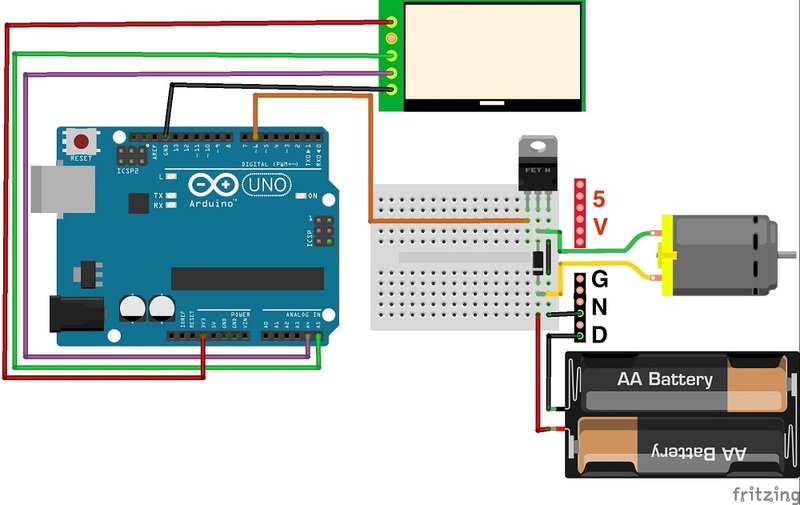

P.224　図36

図に誤りがありました。正しくは以下の通りです。

画像

P.225　表5

誤 誤
正 正

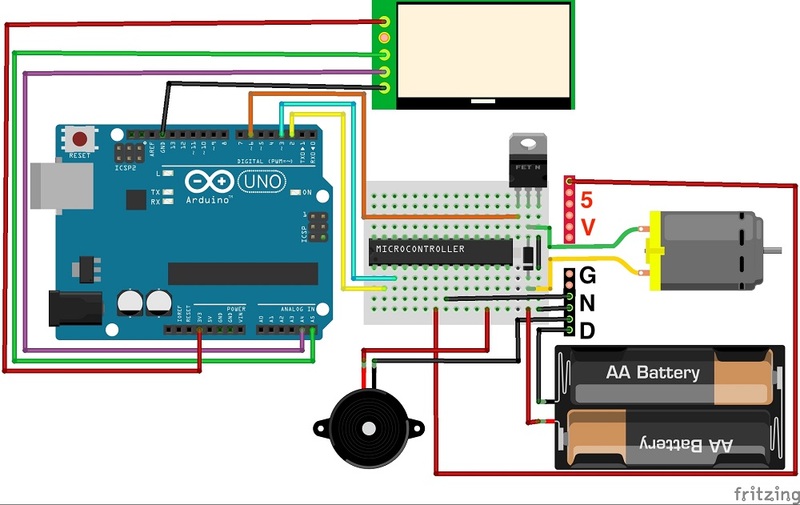

P.225　図37

図に誤りがありました。正しくは以下の通りです。

画像

P.235　表6

誤 誤
正 正

P.235　図44

図に誤りがありました。正しくは以下の通りです。

画像

P.249　2段落目　1行目

誤 電圧をかけない状態
正 電圧をかけた状態

（以下2019年2月26日更新）

P.73　表4

誤 誤
正 正

P.121　2行目

誤 一からスケッチを書いてみます。
正 「sample」スケッチのvoid loop()以下を変えて、一からスケッチを書いてみます。

P.175　リスト1　29行目

コード内のクオーテーションマーク（""）の一部が全角になっていました。正しくは半角です。

誤

  Serial.println(espat.get("gihyo.jp”, “/”, 80));
正

  Serial.println(espat.get("gihyo.jp", "/", 80));

P.190　表3

誤 Arduino＜2＞ピン
正 Arduinoの＜2＞ピン

P.192　リスト2

コード内のクオーテーションマーク（""）の一部が全角になっていました。正しくは半角です。また，コード内に不要なテキストが混じっていたため削除し，一部インデントが抜けていた箇所を修正いたしました（インデントは抜けていてもスケッチの実行には影響ございません）。

誤

#include <ArduinoESPAT.h>

#define TEMPPIN A0

ESPAT espat(“SSID”, “PASS”);

void setup() {
  pinMode(7, INPUT);

  delay(1000);
  Serial.begin(9600);

  if (espat.begin()) {
    Serial.println(“Initialize OK”);
  } else {
    Serial.println(“Initialize Failed”);
  }

  if (espat.tryConnectAP()) {
    Serial.println(“Connected”);
  } else {
    Serial.println(“Connect Failed”);
  }

  Serial.println(espat.clientIP());
}

void loop() {
  if (digitalRead(7) == LOW) {
   return;
  }

espat.get(“maker.ifttt.com”, “/trigger/button_pressed/with/key/IFTTTKEY”, 80);

  delay(1000);
}
正

#include <ArduinoESPAT.h>

ESPAT espat("SSID", "PASS");

void setup() {
  pinMode(7, INPUT);

  delay(1000);
  Serial.begin(9600);

  if (espat.begin()) {
    Serial.println("Initialize OK");
  } else {
    Serial.println("Initialize Failed");
  }

  if (espat.tryConnectAP()) {
    Serial.println("Connected");
  } else {
    Serial.println("Connect Failed");
  }

  Serial.println(espat.clientIP());
}

void loop() {
  if (digitalRead(7) == LOW) {
   return;
  }

  espat.get("maker.ifttt.com", "/trigger/button_pressed/with/key/IFTTTKEY", 80);

  delay(1000);
}

P.195　表4

誤 Arduino＜2＞ピン
正 Arduinoの＜2＞ピン

P.197　リスト3

コード内のクオーテーションマーク（""）の一部が全角になっていました。正しくは半角です。また，一部の変数名に誤りがありました。

誤

#include <ArduinoESPAT.h>

#define TEMPPIN A0

ESPAT espat(“SSID”, “PASS”);

void getResp(char c){
  Serial.print(c);
}

void setup(){
  pinMode(TEMPPIN, INPUT);
  Serial.begin(115200);

  if(espat.begin()){
    Serial.println(“Initialize OK”);
  }else{
    Serial.println(“Initialize Failed”);
  }

  if(espat.tryConnectAP()){
    Serial.println(“Connected”);
  }else{
    Serial.println(“Connect Failed”);
  }

  Serial.println(espat.clientIP());
}

void loop() {
  int data = analogRead(0);
  int v = map(data, 0, 1023, 0, 5000);
  int temp = map(v, 300, 1600, -30, 100);

  espat.get(“maker.ifttt.com”, “/trigger/button_pressed/with/key/IFTTTKEY? value1=” + String(temperature), 80);

  Serial.println("Send to IFTTT. " + String(temp));

  delay(3600000UL);
}
正

#include <ArduinoESPAT.h>

#define TEMPPIN A0

ESPAT espat("SSID", "PASS");

void getResp(char c){
  Serial.print(c);
}

void setup(){
  pinMode(TEMPPIN, INPUT);
  Serial.begin(115200);

  if(espat.begin()){
    Serial.println("Initialize OK");
  }else{
    Serial.println("Initialize Failed");
  }

  if(espat.tryConnectAP()){
    Serial.println("Connected");
  }else{
    Serial.println("Connect Failed");
  }

  Serial.println(espat.clientIP());
}

void loop() {
  int data = analogRead(0);
  int v = map(data, 0, 1023, 0, 5000);
  int temp = map(v, 300, 1600, -30, 100);

  espat.get("maker.ifttt.com", "/trigger/button_pressed/with/key/IFTTTKEY? value1=" + String(temp), 80);

  Serial.println("Send to IFTTT. " + String(temp));

  delay(3600000UL);
}

（以下2019年2月21日更新）

部品接続の解説に用いる図において，抵抗のカラーコードに誤りが複数ありました。誤りがあった図と，正しいカラーコードは以下の通りです。

P.54 MEMO，P.72 図16，P.73 図18，P.92 図9，P.190 図39，P.250 図17

330Ωの抵抗のカラーコードに誤りがありました。

誤 赤赤茶金
正 橙橙茶金

P.70　2段落目　2行目

下記の内容は誤っており，不要な一文になります。

誤 また、抵抗は2種類利用します。

P.246 図12

1kΩの抵抗のカラーコードに誤りがありました。

誤 赤赤茶金
正 茶黒赤金

P.70　表2

誤 誤
正 正

P.72　図17

図中の抵抗値に誤りがありました。

誤 1kΩ
正 330Ω

P.149 2段落目 5行目

誤 10秒間電気を流しています。
正 60秒間電気を流しています。

P.156 リスト3

誤

#include
IRrecv irrecv(11);

void setup () {
  Serial.begin(115200);
  irrecv.enableIRIn();
  pinMode(10, OUTPUT);
}

void loop () {
  decode_results results;
  if (irrecv.decode(&results)) {
    digitalWrite(10, HIGH);
    delay(10000);
    digitalWrite(10, LOW);
    irrecv.resume();
  }
}
正

#include
IRrecv irrecv(11);

void setup () {
  Serial.begin(115200);
  irrecv.enableIRIn();
  pinMode(13, OUTPUT);
}

void loop () {
  decode_results results;
  if (irrecv.decode(&results)) {
    digitalWrite(13, HIGH);
    delay(10000);
    digitalWrite(13, LOW);
    irrecv.resume();
  }
}

P.156 3行目，6行目

誤 ＜10＞ピン
正 ＜13＞ピン

（以下2019年2月15日更新）

P136　5行目

誤 短い時間（1秒間）
正 短い時間（0.5秒間）

（以下2019年2月7日更新）

P.99　リード文1行目

誤 アナログ出力に次いでアナログ入力も行います。。
正 アナログ出力に次いでアナログ入力も行います。

P.102　表5

誤 誤
正 正

（以下2019年1月28日更新）

P.83　本文6行目

誤 AND回路
正 AND演算子

P.102　表4

誤 誤
正 正

P.143　MEMO「電子部品を購入する」

電子部品購入先の一覧から下記の情報が抜けていました。

  • 赤外線センサー［SPS-440-1］
    秋月電子通商：http://akizukidenshi.com/catalog/g/gI-00614/

P.204　表1

誤 MOSFET［K2232］
正 MOSFET［2SK2232］

P.219　MEMO「LCDモジュールに表示できる文字の一覧」

誤 右図の出展
正 右図の出典

（以下2019年1月7日更新）

P.80　リスト7

誤
void loop() {
	if (digitalRead(SWITCH)) {
		if (LEDOn) {
			LEDOn = false;
			digitalWrite(LED, LOW);
		} else {
			LEDOn = true;
			digitalWrite(LED, HIGH);
		}
	}
}
正
#define LED 7
#define SWITCH 13

boolean LEDOn = false;

void setup(){
	pinMode(LED, OUTPUT);
	pinMode(SWITCH, INPUT);
}

void loop() {
	if (digitalRead(SWITCH)) {
		if (LEDOn) {
			LEDOn = false;
			digitalWrite(LED, LOW);
		} else {
			LEDOn = true;
			digitalWrite(LED, HIGH);
		}
	}
}

（以下2018年12月4日更新）

P.236　リスト

誤
  if (sound > 300) {
      analogWrite(6, 255);
      delay(2000);
      analogWrite(6, 0);
    }
  }
}
正
  if (sound > 300) {
    analogWrite(6, 255);
    delay(2000);
    analogWrite(6, 0);
  }
}
