ActionScript 3.0で始めるオブジェクト指向スクリプティング

第49回テクスチャを立方体の4面に貼る

前回の第48回テクスチャに遠近法を適用する - uvt座標の指定では水平に回る正方形の平面にテクスチャマッピングした。しかし、その結びで述べたとおり、スクリプトの仕組みとしては、とくに平面にかぎってはいない。そこで今回は、立方体の前後左右4面をビットマップで包み、水平に回してみたい図1⁠。

図1 立方体の4面をビットマップで包んで水平に回す
図1 立方体の4面をビットマップで包んで水平に回す

立方体の4面にテクスチャマッピングする

前回の「3次元空間の回転する正方形を2次元平面に透視投影してテクスチャマッピング(完成⁠⁠」するスクリプト2に手を加える。まず、立方体の8頂点座標を、第44回「ワイヤーフレームの立方体を回す」立方体の8頂点の座標を決めると同じくつぎのように定めよう第44回 図2再掲⁠⁠。

第44回 図2 原点を中心に定めた立方体の8頂点座標(再掲)
第44回 図2 原点を中心に定めた立方体の8頂点座標(再掲)

つぎに、テクスチャにするビットマップは、4面を1枚にして[ライブラリ]に納めておく図2⁠。ビットマップに設定する[クラス]は、前回のスクリプト2に合わせてImageとする[1]⁠。ここで、Graphics.drawTriangles()メソッドに第3引数を渡そうとしたとき注意しなければならないのは、uv座標が全部で10点あることだ。uv座標(0, 0)(0, 1)は、テクスチャが立方体を一周してそれぞれ(1, 0)(1, 1)にくっつく。しかし、テクスチャとしては、これらのuv座標は区別すべきだ。

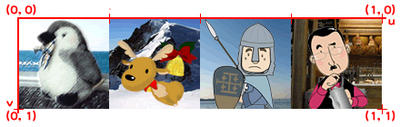

図2 4面を1枚のビットマップとして[ライブラリ]に納める
図2 4面を1枚のビットマップとして[ライブラリ]に納める

Graphics.drawTriangles()メソッドの第3引数が10点なら、第1引数の頂点座標ももちろん数を合わせて10点ないといけない。したがって、頂点番号0および3(第44回図2再掲参照)と同じ3次元空間座標の頂点を、8ならびに9として加える表1⁠。

表1 頂点番号と3次元空間座標およびuv座標
頂点番号頂点座標uv座標
0(-nUnit, -nUnit, -nUnit)(0, 0)
1(nUnit, -nUnit, -nUnit)(1/4, 0)
2(nUnit, nUnit, -nUnit)(1/4, 1)
3(-nUnit, nUnit, -nUnit)(0, 1)
4(-nUnit, -nUnit, nUnit)(3/4, 0)
5(nUnit, nUnit, nUnit)(2/4, 0)
6(nUnit, nUnit, nUnit)(2/4, 1)
7(-nUnit, nUnit, nUnit)(3/4, 1)
8(0と同じ)(-nUnit, -nUnit, -nUnit)(1, 0)
9(3と同じ)(-nUnit, nUnit, -nUnit)(1, 1)

それでは前回のスクリプト2を書替えよう。基本的には、Graphics.drawTriangles()メソッドに渡す3つのVectorオブジェクトのエレメントを差替えれば、作業は9割方終わる。それが以下のスクリプト1だ。3つのVectorオブジェクト(verticesとindicesおよびuvtData)に、前述立方体の数値を加えている。

スクリプト1 3次元空間で回転させる立方体の4面にテクスチャマッピング(暫定)
// フレームアクション
var nUnit:Number = 100 / 2;
var mySprite:Sprite = new Sprite();
var myTexture:BitmapData = new Image();
var vertices:Vector.<Number> = new Vector.<Number>();
var indices:Vector.<int> = new Vector.<int>();
var uvtData:Vector.<Number> = new Vector.<Number>();
var nDeceleration:Number = 0.3;
var myGraphics:Graphics = mySprite.graphics;
var myPerspective:PerspectiveProjection = transform.perspectiveProjection;
var worldMatrix3D:Matrix3D = new Matrix3D();
var viewMatrix3D:Matrix3D = myPerspective.toMatrix3D();
viewMatrix3D.prependTranslation(0, 0, myPerspective.focalLength);
mySprite.x = stage.stageWidth / 2;
mySprite.y = stage.stageHeight / 2;
// Graphics.drawTriangles()メソッドに渡す3引数のVectorオブジェクトを設定
vertices.push(-nUnit, -nUnit, -nUnit);   // 頂点0
vertices.push(nUnit, -nUnit, -nUnit);   // 頂点1
vertices.push(nUnit, nUnit, -nUnit);   // 頂点2
vertices.push(-nUnit, nUnit, -nUnit);   // 頂点3
vertices.push(-nUnit, -nUnit, nUnit);   // 頂点4
vertices.push(nUnit, -nUnit, nUnit);   // 頂点5
vertices.push(nUnit, nUnit, nUnit);   // 頂点6
vertices.push(-nUnit, nUnit, nUnit);   // 頂点7
vertices.push(-nUnit, -nUnit, -nUnit);   // 頂点8
vertices.push(-nUnit, nUnit, -nUnit);   // 頂点9
addRectangleIndices(0, 1, 2, 3);
addRectangleIndices(1, 5, 6, 2);
addRectangleIndices(5, 4, 7, 6);
addRectangleIndices(4, 8, 9, 7);
uvtData.push(0, 0, 0);   // 頂点0
uvtData.push(1/4, 0, 0);   // 頂点1
uvtData.push(1/4, 1, 0);   // 頂点2
uvtData.push(0, 1, 0);   // 頂点3
uvtData.push(3/4, 0, 0);   // 頂点4
uvtData.push(2/4, 0, 0);   // 頂点5
uvtData.push(2/4, 1, 0);   // 頂点6
uvtData.push(3/4, 1, 0);   // 頂点7
uvtData.push(1, 0, 0);   // 頂点8
uvtData.push(1, 1, 0);   // 頂点9
addChild(mySprite);
addEventListener(Event.ENTER_FRAME, xRotate);
function xRotate(eventObject:Event):void {
  var nRotationY:Number = mySprite.mouseX * nDeceleration;
  var vertices2D:Vector.<Number> = new Vector.<Number>();
  xTransform(vertices2D, nRotationY);
  xDraw(vertices2D);
}
function xTransform(vertices2D:Vector.<Number>, myRotation:Number):void {
  worldMatrix3D.prependRotation(myRotation, Vector3D.Y_AXIS);
  var myMatrix3D:Matrix3D = worldMatrix3D.clone();
  myMatrix3D.append(viewMatrix3D);
  Utils3D.projectVectors(myMatrix3D, vertices, vertices2D, uvtData);
}
function xDraw(vertices2D:Vector.<Number>):void {
  myGraphics.clear();
  myGraphics.beginBitmapFill(myTexture);
  myGraphics.drawTriangles(vertices2D, indices, uvtData);
  myGraphics.endFill();
}
// 四角形の4頂点番号をふたつの三角形の頂点番号の組に分けてVectorオブジェクトに納める
function addRectangleIndices(n0:uint, n1:uint, n2:uint, n3:uint):void {
  indices.push(n0, n1, n3);
  indices.push(n1, n2, n3);
}

Graphics.drawTriangles()メソッドに渡す第2引数の3頂点番号の組は、正方形4面なので三角形が8つになる。しかし、立方体は四角形を単位で捉えた方がわかりやすい。そこで、関数(addRectangleIndices())を定めた。四角形の4頂点番号を引数に渡せば、第2引数のVectorオブジェクト(indices)にふたつの三角形として値を納めてくれる。なお、本連載では3頂点番号の順序は時計回りに決めた(第46回「分割した三角形にビットマップを変形して塗る」三角形の頂点の組を定める - Graphics.drawTriangles()メソッドの第2引数参照⁠⁠。したがって、関数に渡す四角形の4頂点番号も時計回りとする。

さて、作業は「9割方」終わったといった。それに、スクリプト1のタイトルには、おなじみ「暫定」の文字がある。何が足りないのか。⁠ムービープレビュー]で確かめてみよう。4面の重ね順が立方体を回しても変わらないのだ図3⁠。

図3 3次元空間座標を回しても面の重ね順はそのまま
図3 3次元空間座標を回しても面の重ね順はそのまま 図3 3次元空間座標を回しても面の重ね順はそのまま

面の裏表の一方だけを描く―カリング

3次元空間における面の重ね順については、第38回z座標値に応じて重ね順を変えるでも考えた。もっとも、今回4面を描くインスタンス(mySprite)そのものはひとつなので、塗りの順序という方が正確だろう。塗る順番は、Graphics.drawTriangles()メソッドに渡す第2引数(indices)の3頂点番号の組で定まる。後の三角形が上塗りされる。

では、第38回と同じく「z座標値に応じて重ね順を変える⁠⁠、つまりGraphics.drawTriangles()メソッド第2引数のVectorエレメントに納める頂点番号の順序を換えればよいか。そういう手もある。しかし、今回はGraphics.drawTriangles()メソッドの第4引数を紹介したい。

前掲スクリプト1は、立方体が水平にのみ回る。そのため、見える面は多くてふたつだ。逆にいうと、後ろ側の裏返った面は消してしまってよい。そうすれば、重ね順を気にしなくてもよくなる。このように面の裏表の一方だけを描く処理は「カリング」と呼ばれる。描画が減らせる分、速さも稼げる。Graphics.drawTriangles()メソッドの第4引数は、TriangleCullingクラスの定数によりカリングを指定する。

カリングを決めるには、まず面の向きを確かめる。塗る三角形の頂点番号の順序の方向に右ネジを回すと捉えたとき、ネジの進む向きが面の正方向となる。つまり、頂点番号を時計回りに定めれば、z軸と同じ奥向きが面の正方向だ表2⁠。それに対して、今回のスクリプトで見せたいのは、手前に向いた面になる。つまり、負の側の面を描くと定めればよい。定数はTriangleCulling.NEGATIVEだ。

表2 TriangleCullingクラスのカリングを指定する定数
描画する面TriangleCullingクラスの定数時計回りの頂点番号で描画される面
正負両面NONE(デフォルト)両面
負の方向の面NEGATIVE手前向きの面
正の方向の面POSITIVE奥向きの面
頂点番号を時計回りに定めたとき
頂点番号を時計回りに定めたとき

スクリプト1にGraphics.drawTriangles()メソッドの第4引数を加えれば、取りあえず今回のテーマは完成だ。わずか1箇所の追加とはいえ、できあがりなのでスクリプト2として全文を掲げる。カリングで奥向きの裏返った面は消えるため、塗りの順序を変えなくても手前向きの面だけが表示される図4⁠。

図4 カリングによって手前向きの面だけが表示される
図4 カリングによって手前向きの面だけが表示される 図4 カリングによって手前向きの面だけが表示される
スクリプト2 3次元空間で回転させる立方体の4面にテクスチャマッピング(完成)
// フレームアクション
var nUnit:Number = 100 / 2;
var mySprite:Sprite = new Sprite();
var myTexture:BitmapData = new Image();
var vertices:Vector.<Number> = new Vector.<Number>();
var indices:Vector.<int> = new Vector.<int>();
var uvtData:Vector.<Number> = new Vector.<Number>();
var nDeceleration:Number = 0.3;
var myGraphics:Graphics = mySprite.graphics;
var myPerspective:PerspectiveProjection = transform.perspectiveProjection;
var worldMatrix3D:Matrix3D = new Matrix3D();
var viewMatrix3D:Matrix3D = myPerspective.toMatrix3D();
viewMatrix3D.prependTranslation(0, 0, myPerspective.focalLength);
mySprite.x = stage.stageWidth / 2;
mySprite.y = stage.stageHeight / 2;
vertices.push(-nUnit, -nUnit, -nUnit);
vertices.push(nUnit, -nUnit, -nUnit);
vertices.push(nUnit, nUnit, -nUnit);
vertices.push(-nUnit, nUnit, -nUnit);
vertices.push(-nUnit, -nUnit, nUnit);
vertices.push(nUnit, -nUnit, nUnit);
vertices.push(nUnit, nUnit, nUnit);
vertices.push(-nUnit, nUnit, nUnit);
vertices.push(-nUnit, -nUnit, -nUnit);
vertices.push(-nUnit, nUnit, -nUnit);
addRectangleIndices(0, 1, 2, 3);
addRectangleIndices(1, 5, 6, 2);
addRectangleIndices(5, 4, 7, 6);
addRectangleIndices(4, 8, 9, 7);
uvtData.push(0, 0, 0);
uvtData.push(1/4, 0, 0);
uvtData.push(1/4, 1, 0);
uvtData.push(0, 1, 0);
uvtData.push(3/4, 0, 0);
uvtData.push(2/4, 0, 0);
uvtData.push(2/4, 1, 0);
uvtData.push(3/4, 1, 0);
uvtData.push(1, 0, 0);
uvtData.push(1, 1, 0);
addChild(mySprite);
addEventListener(Event.ENTER_FRAME, xRotate);
function xRotate(eventObject:Event):void {
  var nRotationY:Number = mySprite.mouseX * nDeceleration;
  var vertices2D:Vector.<Number> = new Vector.<Number>();
  xTransform(vertices2D, nRotationY);
  xDraw(vertices2D);
}
function xTransform(vertices2D:Vector.<Number>, myRotation:Number):void {
  worldMatrix3D.prependRotation(myRotation, Vector3D.Y_AXIS);
  var myMatrix3D:Matrix3D = worldMatrix3D.clone();
  myMatrix3D.append(viewMatrix3D);
  Utils3D.projectVectors(myMatrix3D, vertices, vertices2D, uvtData);
}
function xDraw(vertices2D:Vector.<Number>):void {
  myGraphics.clear();
  myGraphics.beginBitmapFill(myTexture);
  // myGraphics.drawTriangles(vertices2D, indices, uvtData);
  myGraphics.drawTriangles(vertices2D, indices, uvtData, TriangleCulling.NEGATIVE);
  myGraphics.endFill();
}
function addRectangleIndices(n0:uint, n1:uint, n2:uint, n3:uint):void {
  indices.push(n0, n1, n3);
  indices.push(n1, n2, n3);
}

次回はこのスクリプト2に垂直の回転を加える。そうなると、後ろ側の裏返った面も消してしまう訳にはいかない。つまり、カリングで済ませることはできず[2]⁠、塗りの順序を変えようということだ。

今回解説した次のサンプルファイルがダウンロードできます。
